Capacités EDM
L'usinage par électroérosion (EDM) a transformé les capacités de fabrication des outils en carbure de tungstène. En tant que fabricant spécialisé, nous utilisons des techniques d'électroérosion avancées pour réaliser des conceptions complexes, une précision inégalée et des solutions sur mesure. Dans cet article, nous partageons notre expertise en électroérosion afin d'aider nos clients et nos pairs du secteur à comprendre son rôle essentiel dans la production d'outils en carbure.
Expertise en usinage par électroérosion
Retop Carbide a une excellente réputation en tant que source de qualité pour les capacités d'EDM de pièces en carbure de tungstène.

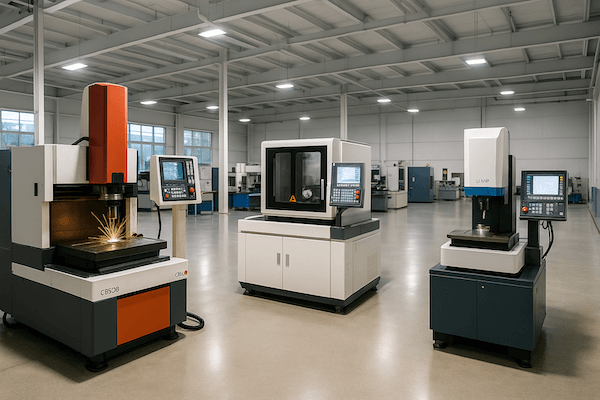

Principaux types et équipements d'EDM
| Taper | Électrode | Diélectrique | Utilisation typique dans les outils de WC |
|---|---|---|---|
| EDM à enfoncement | Cuivre solide, graphite, Mo | Fluide à base d'huile | Moules à cavités complexes, chanfreins, micro-caractéristiques |
| EDM à fil | Fil de laiton continu | eau déionisée | Découpe de bagues fines, de fentes, de profils de précision |
| Micro-EDM | Électrodes micro-usinées | Fluide spécialisé | Perçage de trous de liquide de refroidissement (Ø0,2–1 mm), détails fins |

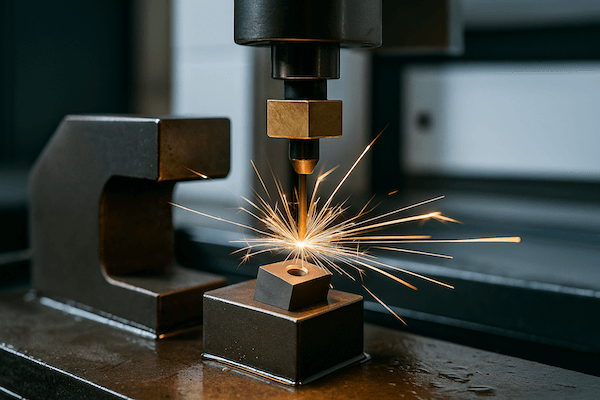

Comprendre les fondamentaux de l'EDM
Principe
1. Des impulsions électriques à haute fréquence génèrent des étincelles contrôlées entre une électrode et la pièce, faisant fondre/vaporiser localement le matériau.
2. Aucune force de coupe mécanique — idéal pour les matériaux ultra-durs comme le WC–Co.
Cycle de processus
1. Contrôle de l'écartement du servomoteur : maintenez un écart microscopique (~3–100 µm) via le retour du servomoteur.
2. Génération d'impulsions : appliquez une impulsion de tension (Ton), puis attendez l'intervalle (Toff).
3. Décharge par étincelles : Élimination de matière par micro-étincelles répétées.
4. Rinçage des débris : Le diélectrique (huile ou eau déionisée) évacue les débris fondus.
Pourquoi l'EDM est essentielle dans la production d'outils en carbure de tungstène
L'extrême dureté et la résistance à l'usure du carbure de tungstène posent d'importants défis d'usinage. Les procédés d'usinage mécaniques traditionnels peinent à garantir efficacité et précision. L'électroérosion surmonte ces limites et permet de façonner le carbure sans contrainte mécanique, garantissant ainsi l'intégrité structurelle et une géométrie précise.
Rapide et facile : saisissez vos spécifications et obtenez un devis en un jour ouvrable

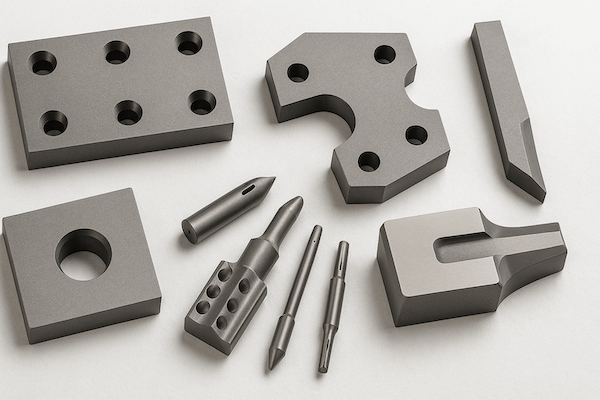

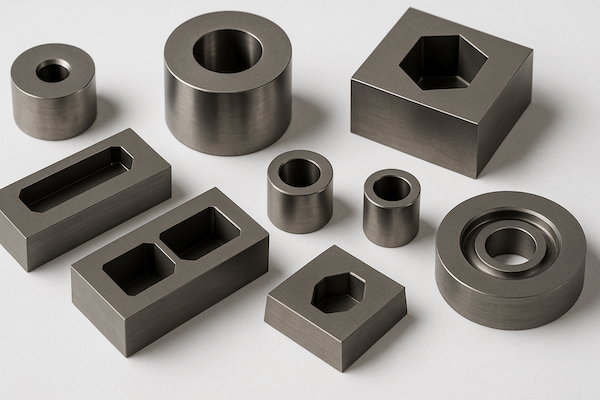

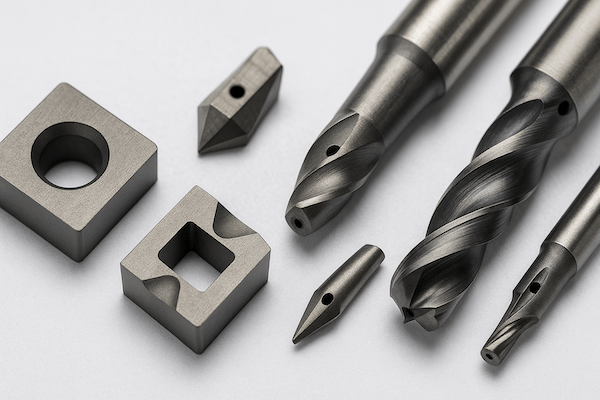

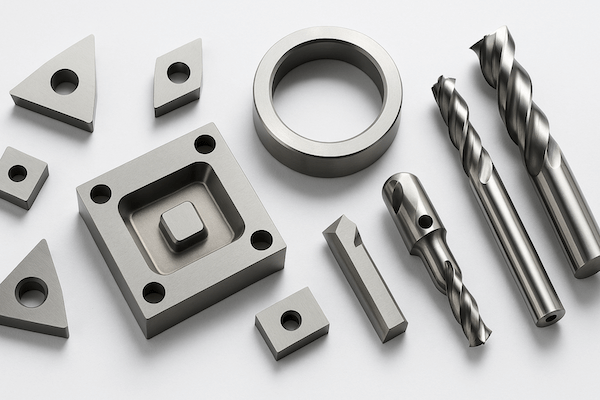

Types d'outils en carbure de tungstène fabriqués par EDM
Notre portefeuille EDM combiné gère tout, des cavités à grande échelle aux micro-fonctionnalités dans une seule configuration.

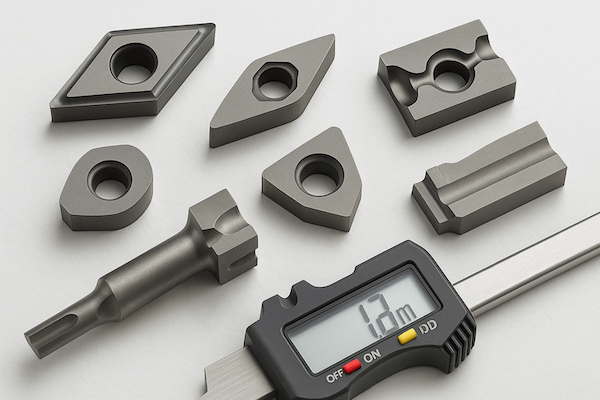

Précision et complexité : comment l'EDM fait la différence
L'EDM nous permet d'atteindre une complexité exceptionnelle et des tolérances serrées :
1. Variation de tolérance minimale (± 0,005 mm) sur les profils complexes.
2. Capacité à produire des caractéristiques internes précises et des microstructures délicates sans fissures ni déformations.
3. Reproductibilité constante des géométries complexes dans les séries de production à grand volume.

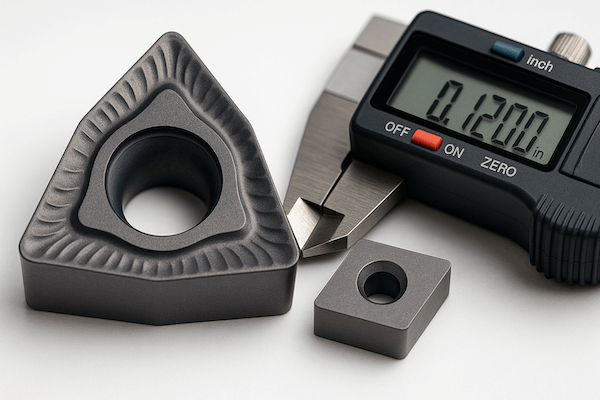

Mesures de contrôle de la qualité dans notre processus EDM
La qualité est primordiale. Notre processus rigoureux de contrôle qualité EDM comprend :
1. Contrôles de finition de surface (Ra ≤ 0,4 µm).
2. Analyse microscopique pour détecter et éliminer les couches de refonte et les micro-fissures.

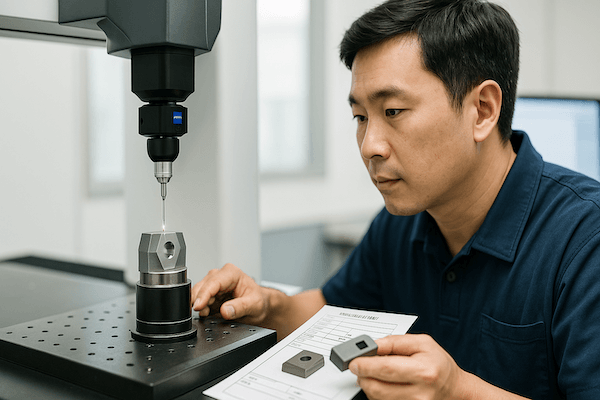

3. Vérification dimensionnelle grâce à des machines de mesure tridimensionnelle (MMT) avancées et à des systèmes de métrologie optique.
Pourquoi collaborer avec nous pour vos outils EDM en carbure de tungstène ?
Choisir nos capacités EDM offre des avantages significatifs :
1. Opérateurs experts avec des années d’expérience spécialisée.
2. Machines EDM de pointe garantissant une précision et une efficacité supérieures.
3. Capacités de production flexibles pour répondre à toute demande d’outillage personnalisé.
4. Une assurance qualité sans compromis, garantissant des performances et une fiabilité constantes de vos outils.
Conclusion
En intégrant l'EDM par enfonçage, par fil et par micro-EDM dans votre flux de travail d'outils en carbure de tungstène, combiné à un contrôle rigoureux des paramètres, à une gestion des électrodes et à des contrôles de qualité post-EDM, vous obtenez la précision, l'intégrité de surface et les géométries complexes exigées par les outils de coupe hautes performances d'aujourd'hui.
